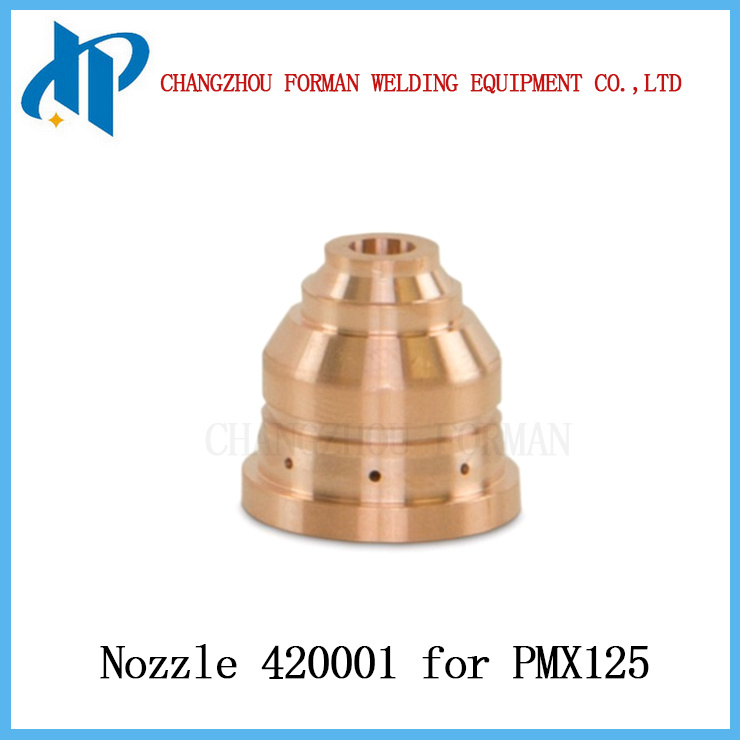

Сопло для строжки 420001, расходные материалы для плазменной резки, совместимые детали для Hyperthem, подходят 220971 420112

Обзор продукта

• Номер детали Hypertherm: 420001

• Описание: Сопло, строжка - 60А

• Совместимые системы: Powermax65, Powermax85, Powermax105, Powermax125. (Примечание: не для использования с Powermax45).

• Совместимые горелки: Все ручные и машинные горелки для вышеуказанных систем.

• Процесс: плазменная строжка

• Номинальная сила тока: 60 ​​А (оптимально для строжки; силу тока системы можно установить ниже, например, 40 А для более легких работ).

Основная функция и цель

Это специализированное сопло, предназначенное специально для процесса плазменной строжки (также называемой дуговой строжкой). Он принципиально отличается от режущих насадок (таких как FineCut 420151 или стандартный 420300).

• Направленный поток воздуха: имеет увеличенное отверстие специальной формы, предназначенное для подачи широкого и быстрого потока плазмы под небольшим углом к ​​заготовке.

• Удаление металла: вместо того, чтобы пробивать металл, этот воздушный поток плавит неглубокую канавку или канал и выдувает расплавленный металл. Это используется для:

• Удаление старых сварных швов.

• Заточка (подготовка скошенных краев).

• Устранение дефектов сварного шва.

• Удаление ржавчины, трещин и дефектов с металлических поверхностей.

• Альтернатива строжке угольной дугой. Плазменная строжка — это более чистая, тихая и без вспышек дуги альтернатива традиционной строжке угольной дугой (воздух-углеродная дуга).

Основные характеристики и дизайн

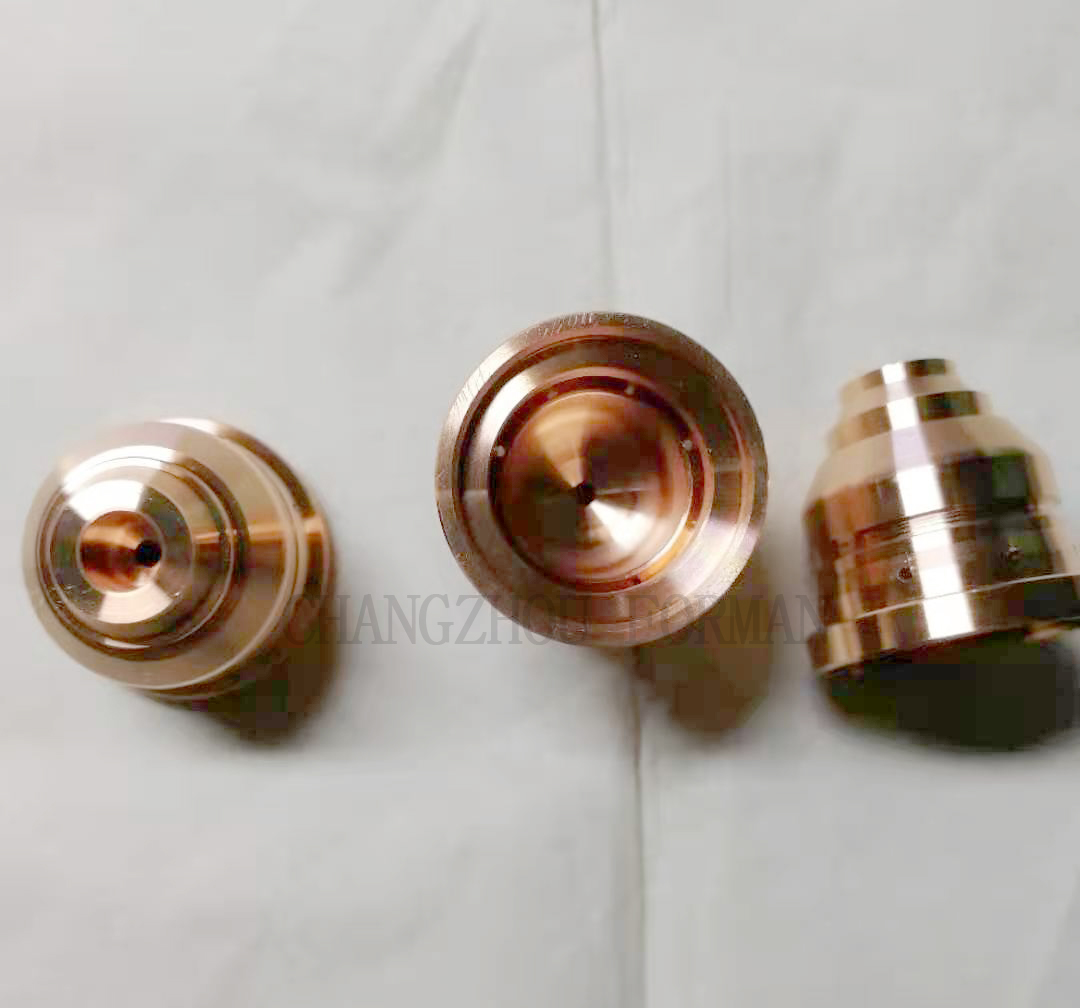

• Большое колоколообразное отверстие. Наиболее заметной особенностью является значительно большее и часто сужающееся выходное отверстие. Это позволяет получить широкий диффузный поток плазмы, идеально подходящий для смывания металла, а не для точного разреза.

• Прочная конструкция: Изготовлен из медного сплава с высокой проводимостью, способного противостоять сильному нагреву и брызгам в процессе строжки.

• Работает со стандартными деталями: в отличие от набора FineCut, сопло для строжки используется со стандартным завихрителем и стандартным электродом.

Сопутствующий комплект расходных материалов

Сопло для строжки 420001 используется с расходными деталями стандартного назначения, но требует специального щитка.

1. Электрод: номер детали 220892 (для старых систем) или 420911 (60 А)/420921 (80 А). Используется стандартный электрод.

2. Сопло: деталь № 420001 (эта деталь — сопло для строжки).

3. Завихрительное кольцо: деталь № 220890 (более старая версия) или 420110 (стандартное завихрительное кольцо 60А).

4. Защитный кожух: деталь № 420410 (защитный щиток для машинной строжки) или 420411 (защитный щиток для ручной строжки). Это очень важно. Стандартный режущий щиток (420000 или 420400) использовать нельзя.

Приложения и использование

• Основное применение: Удаление металла и обработка канавок на поверхности.

• Техника: резак держат под углом 40-60 градусов к заготовке и толкают или тянут по пути строжки. Угол и скорость перемещения определяют глубину и ширину канавки.

• Преимущества:

• Более чистый процесс, чем строжка угольной дугой (без нагара).

• Значительно тише.

• Отсутствие риска загрязнения металла углеродом.

• Легче научиться, чем строжке угольной дугой.

Признаки изношенного или вышедшего из строя сопла для строжки

• Снижение эффективности строжки: снимается меньше металла, требуется больше проходов.

• Неровная канавка: выдолбленный канал становится неровным.

• Чрезмерное разбрызгивание: расплавленный металл не выдувается полностью, что приводит к увеличению количества брызг вокруг рабочей зоны.

• Нестабильная дуга: дуга может распыляться или колебаться.

• Видимые повреждения: расплавленное, эродированное или некруглое отверстие.

Критические замечания и предупреждения о совместимости

• ИСПРАВЛЕНИЕ ЗАПРОСА: Номера деталей в вашем запросе (220971 и 420112) неверны для этой насадки.

• 220971 — насадка FineCut (45A). Он НЕ совместим и предназначен для совершенно другого процесса.

• 420112 не является стандартным номером детали Hypertherm. Правильное завихрительное кольцо — 420110.

• Щиток обязателен: вы ДОЛЖНЫ использовать насадку для строжки с подходящей насадкой для строжки (420410 или 420411). Сопло строжки выдвигается дальше, и стандартный экран может коснуться его, что приведет к короткому замыканию и разрушению деталей.

• Системные настройки: плазменная система должна быть переведена в режим «Строжка», если он доступен. Это оптимизирует поток газа и силу тока для процесса строжки.

Ссылка. FM.420001   Сопло для расходных материалов для плазменной резки
